文件组成

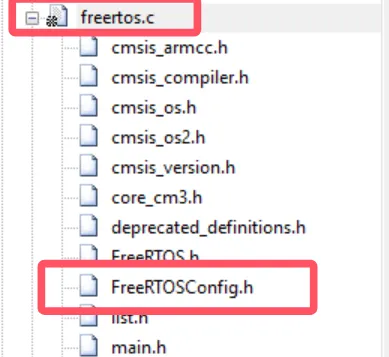

用户配置文件指 FreeRTOSConfig.h，程序文件指 freertos.c

FreeRTOS 通用功能文件

用于实现 freeRTOS 的队列、信号量、软件定时器、事件组等功能。

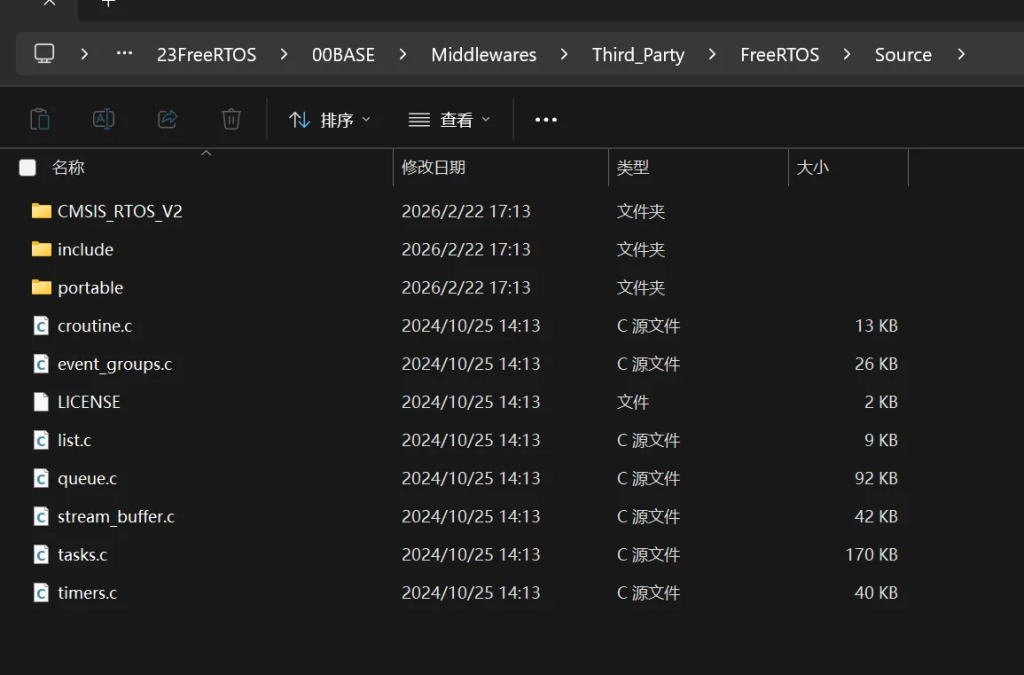

先看 .c 文件

• croutine.c：协程，适用于那些内存非常小的 MCU，现在已经很少使用。
• event_groups.c：事件组， 用于解决任务间的同步问题，特别是当一个任务需要等待“多个条件同时满足”或“多个条件之一满足”时，事件组是比信号量（Semaphore）更高效的选择。
• list.c：双向链表数据结构， 在 FreeRTOS 中，几乎所有的任务调度、时间管理和资源分配逻辑，本质上都是在不同的“列表”之间移动任务控制块（TCB）。
• task.c：任务管理功能，任务调度器等核心功能就是在这里实现的。不过，它不直接操作 MCU 等硬件，那是 port.c的功能。
• timer.c：软件定时器功能， 与硬件定时器不同，软件定时器不占用 MCU 的硬件定时器资源，而是由 RTOS 内核通过代码逻辑模拟出来的定时功能；它还支持单次触发和周期触发，就好比 JavaScript 的 setTimeout 和 setInterval 函数。
• stream_buffer.c：流缓冲区功能， 是 为点对点数据传输设计的高效通信模块；它主要用于解决“一个生产者、一个消费者”的场景，比如将 DMA 接收到的串口数据传递给处理任务，以及进程间的数据通信。

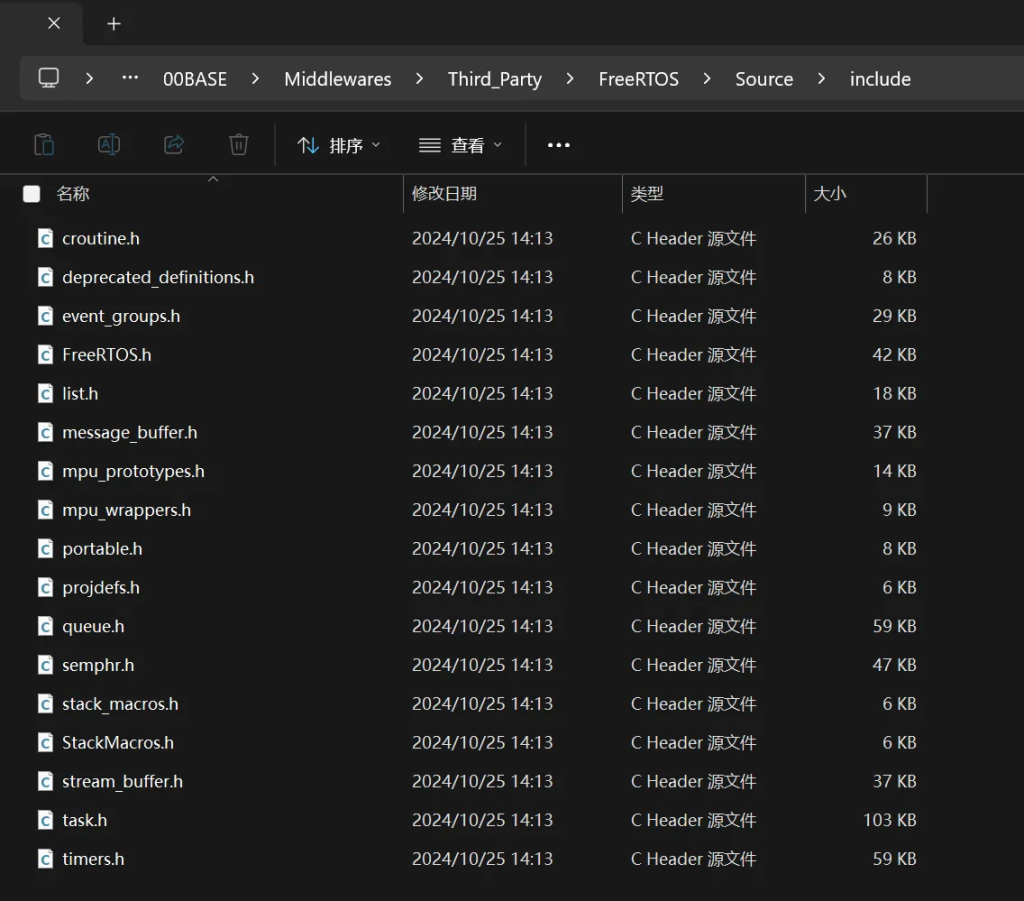

再看 .h 文件

• message_buffer.h： 消息缓冲区，是基于 Stream Buffer 之上的宏封装 。
• mpu_prototypes.h、mpu_wrappers.h： 系统安全性 ， 在支持 MPU（内存保护单元，Memory Protection Unit） 的硬件上实现权限隔离等功能，如特权模式和非特权模式。
• semphr.h：信号量， 它没有对应的 semphr.c，是因为本质上是队列（Queue）的一种特殊包装。 信号量的所有核心功能，底层全部是直接调用 queue.c 中的函数实现的。

虽然 cubemx 在创建工程时会将这些代码一并复制到项目里，但实际编译时不一定会全部编译。除了任务管理的功能之外，所有功能都需要通过配置添加进去。

这些配置实际上就是通过修改宏定义改变编译条件。

通用定义文件

FreeRTOS.h：

默认宏定义、数据类型定义、接口函数定义等，以及功能剪裁定义。

如前缀为config的宏表示参数设置，前缀为INCLUDE的宏表示是否编译某个函数的源代码。

想要修改配置，我们不需要更改这个文件的内容，在 Core/Inc 里有一个 FreeRTOSConfig.h文件， 如果没有着这个文件中去定义相对应的宏，才会使用 FreeRTOS.h 的默认设置。

因此，绝大部分设置都可以通过 CubeMX 完成并生成到FreeRTOSConfig.h里。

projdefs.h：

通用定义，如错误编号、逻辑值的宏定义等。

常用宏定义

pdFALSE、pdTRUE、pdFAIL、pdPASS：即布尔值 0、1；

pd_MS_TO_TICKS(xTimeInMs)：将毫秒转化为节拍数，因为延时函数 vTaskDelay 的输入参数是节拍数。

StackMacros.h：

定义了进行栈溢出检查的函数。

CMSIS-RTOS 标准接口文件

cmsis_os2.h：

定义了各种抽象接口，这些接口再进一步调用 freertos 的具体实现函数，通过这一层抽象，可以使用户代码与具体的 rtos 种类解耦。

由于本教程旨在学习 freertos ，因此会尽量直接使用 freertos 的函数而不使用这些接口。

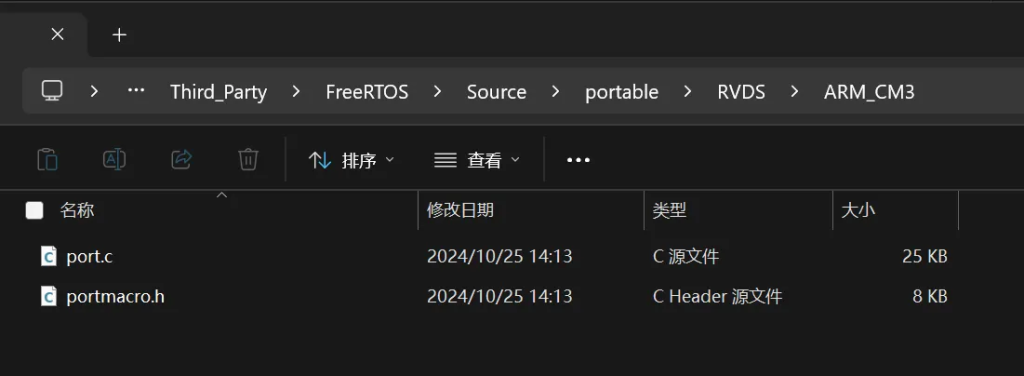

硬件相关文件

这两个文件定义了与硬件相关的基础数据类型、宏定义、函数定义。

由于与底层密切相关，你甚至可以看到汇编写的代码。

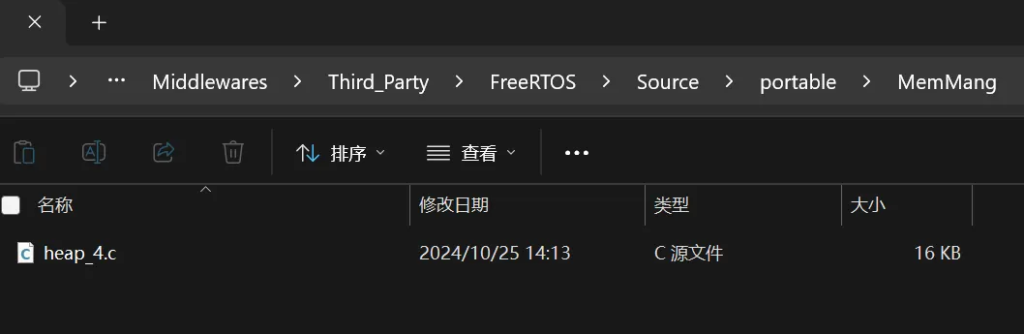

内存管理相关文件，定义了动态分配内存和释放内存的函数。_4 表示这是第 4 种管理方案。freertos 一共有 5 种方案，可以在 cubemx 种配置，这里使用默认的第 4 种即可。

命名方式

变量名命名方式

1. 基本类型前缀

• c：char 类型。
• s：int16_t (short) 类型。
• l：int32_t (long) 类型。
• u：表示 unsigned (无符号)。例如：

• uc：uint8_t (unsigned char)。
• us：uint16_t (unsigned short)。
• ul：uint32_t (unsigned long)。

2. 特殊类型前缀

• x：用于 BaseType_t 以及所有非标准类型。
  • 这包括：结构体变量、任务句柄（Task Handle）、队列句柄等。
  • 例如：xTaskCreate 中的 x。
• ux：用于 UBaseType_t（无符号类型，通常对应 CPU 的字长，如 32 位）。

3. 指针前缀

• p：表示指针（Pointer）。通常叠加在类型前缀之前：

• pc：指向字符的指针 (char *)。
• px：指向结构体或复杂类型的指针。

函数名

返回值前缀：

• v：返回值为 void（如 vQueueDelete）。
• x：返回值为 BaseType_t（如 xTaskCreate）。
• pc：返回值为 char *（如 pcTimerGetName）。
• pv：返回值为 void *（如 pvPortMalloc）。

CMSIS-RTOS 例外：

为了跨内核兼容，CMSIS 层定义的函数（如 osThreadNew）统一以 os 开头，不包含返回值类型前缀。

宏定义

• config：系统全局配置,
  • 如 configUSE_MUTEXES,用于 FreeRTOSConfig.h，控制内核功能的开关（如是否启用互斥锁）。
• INCLUDE_：条件编译控制,
  • 如INCLUDE_vTaskDelay，控制是否编译某个特定的 API 函数，用以精简内核体积。
• task：任务管理相关,
  • 如taskENTER_CRITICAL()，与任务调度、临界区保护相关的宏，通常在 task.h 中定义。
• queue：队列相关,
  • 如 queueQUEUE_TYPE_MUTEX，队列、信号量等通信机制相关的宏，定义在 queue.h。
• pd：项目通用定义,
  • 如pdTRUE, pdFALSE，定义在 projdefs.h，用于标准的成功/失败、真/假状态返回。
• port：移植层/硬件相关,
  • 如portMAX_24_BIT_NUMBER，定义在 portmacro.h，涉及特定芯片架构（如 ARM, ESP32）的底层定义。
• tmr：软件定时器相关,
  • 如 tmrCOMMAND_START，定义在 timer.h，用于控制软件定时器的启动、停止等命令。
• os：CMSIS RTOS 接口,
  • 如 osFlagsWaitAll，这是封装层（如 STM32 常用的 CMSIS-V2）特有的前缀，用于屏蔽底层 RTOS 差异。

配置参数

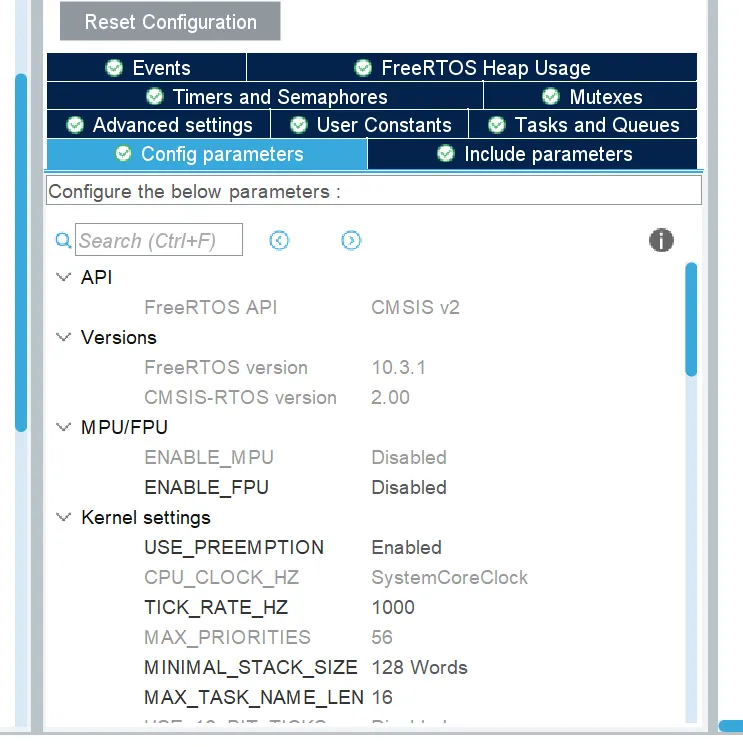

与config 相关的配置都可以在Config parameters里配置；与INCLUDE_相关的都可以在Include parameters里配置。

下面我们来看看Config parameters里都有什么。

Config parameters 参数

下面所有参数对应的宏都以cofig开头。

Memory allocation / API

FreeRTOS version ：内核版本号。

CMSIS-RTOS version ：CMSIS-RTOS 适配层版本。

MPU/FPU

ENABLE_MPU ：是否启用内存保护单元（MPU）。用于任务级内存隔离。

ENABLE_FPU ：是否启用硬件浮点单元支持（需CPU具备FPU）。

Kernel settings

分组内核设置。

USE_PREEMPTION ：是否使用抢占式调度；高优先级任务可立即抢占低优先级任务。设置为 disable 系统会使用合作式任务调度。

CPU_CLOCK_HZ ：FreeRTOS 使用的CPU时钟频率。

TICK_RATE_HZ ：系统节拍中断频率（Hz），决定调度时间基准；可设置为 1~1000，默认 1000，即 1ms。

MAX_PRIORITIES ：任务优先级数量上限（从0到N-1）。固定 56，不可修改。

MINIMAL_STACK_SIZE ：空闲任务的最小栈大小（以word为单位）。最小值 64，最大值依芯片型号决定。

MAX_TASK_NAME_LEN ：任务名称最大长度（含结尾\0）。

USE_16_BIT_TICKS ：是否使用16位tick计数器；影响最大延时范围。默认为 disable，即使用 32 位计数器。

IDLE_SHOULD_YIELD ：空闲任务在同优先级任务存在时是否让出CPU。默认开启。

USE_MUTEXES ：启用互斥锁（含优先级继承）。默认开启。

USE_RECURSIVE_MUTEXES ：启用递归互斥锁。默认开启。

USE_COUNTING_SEMAPHORES ：启用计数信号量。默认开启。

QUEUE_REGISTRY_SIZE ：队列注册表容量，用于调试可见性，使用内核查看队列和信号量时，需要先注册。0~255， 默认为 8 。

USE_APPLICATION_TASK_TAG ：是否启用任务标签钩子。

ENABLE_BACKWARD_COMPATIBILITY ：兼容旧版API。

USE_PORT_OPTIMISED_TASK_SELECTION ：是否启用端口相关的快速优先级选择算法。默认不选择，即使用通用算法，不依赖相关硬件。

USE_TICKLESS_IDLE ：空闲时停止周期tick以降低功耗。启用会在空闲时自动进入低功耗模式

USE_TASK_NOTIFICATIONS ：启用任务通知机制（轻量级同步）。

RECORD_STACK_HIGH_ADDRESS ：记录栈高地址以辅助栈使用分析。

Memory management settings

内存管理设置。

Memory Allocation ：动态或静态对象创建方式。默认同时支持动静态分配，不可更改。

TOTAL_HEAP_SIZE ：动态堆大小（字节）。512~64k(F103,F429 最大值是 192k)。RTOS 的堆空间使用情况可在FreeRTOS Heap Usage选项卡中查看。

Memory management scheme ：堆管理实现（heap_1~heap_5，默认为heap_4，支持分配与释放）。

Hook function related definitions

钩子函数相关定义。钩子函数类似于回调函数，在某个功能或函数执行时被调用；钩子函数代码由用户编写。

USE_IDLE_HOOK ：启用空闲任务钩子函数。

USE_TICK_HOOK ：启用系统tick钩子函数。

USE_MALLOC_FAILED_HOOK ：内存分配失败回调。

USE_DAEMON_TASK_STARTUP_HOOK ：软件定时器服务任务启动钩子。

CHECK_FOR_STACK_OVERFLOW ：栈溢出时钩子函数。有两个可选项，对应 freertos 两种不同的栈溢出处理方法。

Run time and task stats gathering

运行时间和任务状态收集相关定义。

GENERATE_RUN_TIME_STATS ：启用运行时间统计，可以使用vTaskGetRunTimeStats()来获取认为运行时间信息；默认关闭。

USE_TRACE_FACILITY ：启用内核跟踪功能接口，会增加一些结构体和函数。

USE_STATS_FORMATTING_FUNCTIONS ：启用统计信息格式化输出函数。

Co-routine related definitions

协程机制，协程可以节省 MCU 的内存开销。

USE_CO_ROUTINES ：是否启用协程机制（已逐渐不推荐）。

MAX_CO_ROUTINE_PRIORITIES ：协程优先级数量上限。

Software timer definitions

软件定时器。

USE_TIMERS ：启用软件定时器服务。

TIMER_TASK_PRIORITY ：定时器服务任务优先级。0~55， 默认 2。

TIMER_QUEUE_LENGTH ：定时器命令队列长度。1~255，默认 10 。

TIMER_TASK_STACK_DEPTH ：定时器服务任务栈大小（word）。128~49152k，默认 256 。

Interrupt nesting behaviour configuration

中断嵌套行为。

LIBRARY_LOWEST_INTERRUPT_PRIORITY ：库可用的最低中断优先级值。默认 15 。

LIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY ：可调用FreeRTOS API的最高中断优先级阈值。默认 5 。

Added with 10.2.1 support

该版本新支持的参数。

MESSAGE_BUFFER_LENGTH_TYPE ：消息缓冲区长度字段类型。默认 size_t。

USE_POSIX_ERRNO ：是否启用POSIX风格errno 编号支持。

CMSIS-RTOS V2 flags

USE_OS2_THREAD_ENUMERATE ：启用线程枚举功能。

USE_OS2_THREAD_SUSPEND_RESUME ：启用线程挂起/恢复接口。

USE_OS2_EVENTFLAGS ：启用事件标志对象。

USE_OS2_THREAD_FLAGS ：启用线程标志。

USE_OS2_TIMER ：启用CMSIS定时器封装。

USE_OS2_MUTEX ：启用CMSIS互斥量封装。

Include parameters 参数

下面所有参数对应的宏都以INCLUDE_开头。

vTaskPrioritySet：启用后可在运行时修改指定任务的优先级。

uxTaskPriorityGet：启用后可获取指定任务当前的优先级。

vTaskDelete：启用后支持删除任务（包括删除自身或其他任务），释放其控制块和堆栈资源。

vTaskCleanUpResources：用于在某些移植层中清理已删除任务的资源，通常较少使用。

vTaskSuspend：启用后可挂起指定任务，使其进入挂起态，不参与调度。

vTaskDelayUntil：启用后支持基于绝对时间的周期性延时，适用于精确定时任务。

vTaskDelay：启用后支持基于相对时间的延时，使任务阻塞指定 tick 数。

xTaskGetSchedulerState：启用后可查询调度器当前状态（未启动、运行中、已挂起）。

xTaskResumeFromISR：启用后允许在中断服务程序中恢复被挂起的任务。

xQueueGetMutexHolder：启用后可获取某个互斥量当前的持有任务句柄。

xSemaphoreGetMutexHolder：与上类似，但通过信号量接口获取互斥量持有者。

pcTaskGetTaskName：启用后可通过任务句柄获取任务名称字符串指针。

uxTaskGetStackHighWaterMark：启用后可获取任务堆栈历史最小剩余量，用于分析栈使用情况。

xTaskGetCurrentTaskHandle：启用后可获取当前正在运行任务的句柄。

eTaskGetState：启用后可查询指定任务的当前状态（运行、就绪、阻塞、挂起、删除）。

xEventGroupSetBitFromISR：启用后支持在中断中设置事件组的位。

xTimerPendFunctionCall：启用后可在中断中将函数调用挂起到定时器服务任务上下文中执行。

xTaskAbortDelay：启用后可强制终止某个任务的阻塞延时状态，使其提前进入就绪态。

xTaskGetHandle：启用后可通过任务名称查找并获取任务句柄。

uxTaskGetStackHighWaterMark2：为 uxTaskGetStackHighWaterMark 的扩展版本，返回类型通常为 configSTACK_DEPTH_TYPE，适用于更大栈深度配置。
